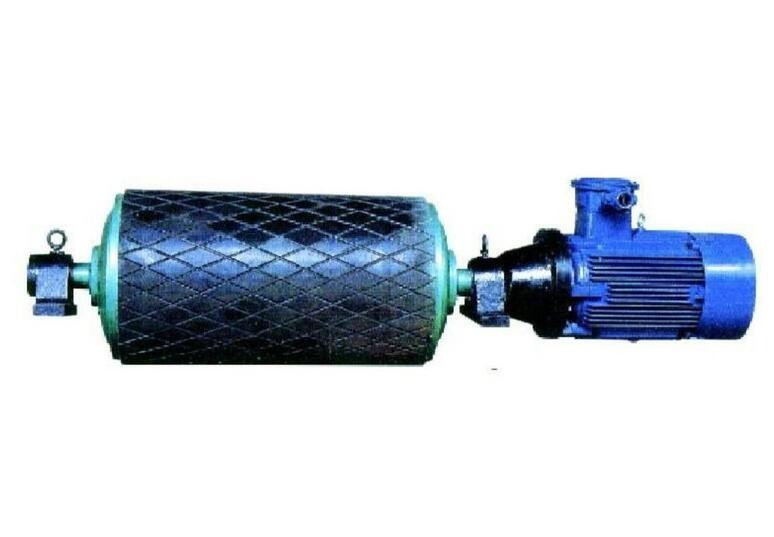

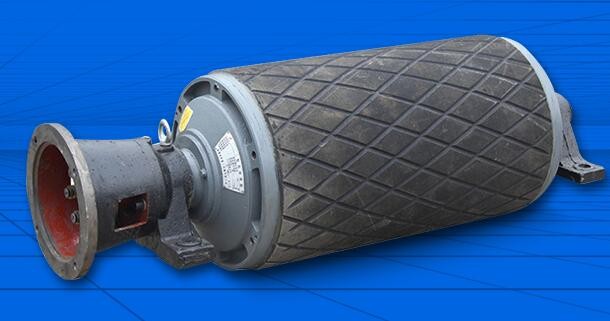

外裝式電動滾筒在運轉的過程中主要是要考慮到其傳動結構一般傳動結構有三種常見有定軸齒輪傳動、行星齒輪傳動和針輪傳動這三種形式，在此過程中要注意這三種傳動結構的不同之處下面來給大家分別介紹一下。

　　一、定軸齒輪傳動結構
　　外裝式電動滾筒定軸齒輪傳動有結構簡單、傳動效率高、傳動平穩、容易維修等特點。目前高速級常用斜齒輪傳動，從技術發展來看也有用圓弧圓柱齒輪傳動代替現用的漸開線圓柱齒輪傳動的趨勢，以得到更高的齒面承載能力。定軸齒輪傳動方式是采用普通的多級圓柱齒輪傳動，由于單級傳動尺寸有限，通常需要兩級傳動來完成，即第一級外嚙合的圓柱齒輪傳動和第二級內嚙合的圓柱齒輪傳動，才能達到普通電動滾筒所需要的傳動比，其特點是傳動方式簡單，制造方便，是目前生產廠家的各類電動滾筒普遍采用的傳動方式。
　　二、行星齒輪傳動結構

　　行星齒輪傳動結構與定軸齒輪傳動相比行星齒輪傳動具有體積小、重量輕、承載能力大、工作平穩等優點。在某些情況下效率也較高。動軸線齒輪傳動的缺點是結構復雜精度要求高。具有定軸齒輪傳動和行星齒輪傳動二者的優點，而且速比調整較方便，制造、安裝也較容易目前也有兩級或三級均為動軸線行星齒輪傳動結構的外裝式電動滾筒大都采用NGW的傳動型式。

　　行星齒輪傳動結構緊湊，三點對稱，受力均衡，傳動效率高，具有功率分流和動軸線的運動特性，由于在中心輪的周圍均勻分布著數個行星輪來共同分擔載荷，故使得每個齒輪所承受的負荷較小，所以可以采用較小的模數，從而縮小了其外廓尺寸，使其結構緊湊。

　　三、擺線針輪傳動方式：

　　針輪傳動和行星齒輪傳動一樣，也具有結構緊湊、體積小、重量輕等優點。

　　擺線針輪傳動方式是應用擺線傳動原理，其特點是傳動比范圍大，只要單級傳動就可以完成普通電動滾筒所需要的傳動比，傳遞扭矩大，通常應用于較大功率的內置式和外置式電動滾筒中。
　　擺線針輪傳動方式的弊病是高速輸入端為偏心結構，容易磨損，影響使用壽命。特別是較大功率的滾筒，所用的擺線輸入中心輪的偏心結構，無法克服高速運行時，產生的巨大慣性矩對其輸入軸承的破壞作用。

　　關于外裝式電動滾筒使用的三種傳動結構就給大家介紹到這里了對于滾筒設備而言想要其使用效果符合要求就需要對其結構知識做正確的掌握，不同的結構形式所對應得設備的使用型號也有所不同大家可以根據實際情況來進行合理選擇。
